Самозабуривающиеся анкерные болты для укрепления грунта

  • Продукция
  • Самозабуривающийся анкерный болт
Самозабуривающийся анкерный болт

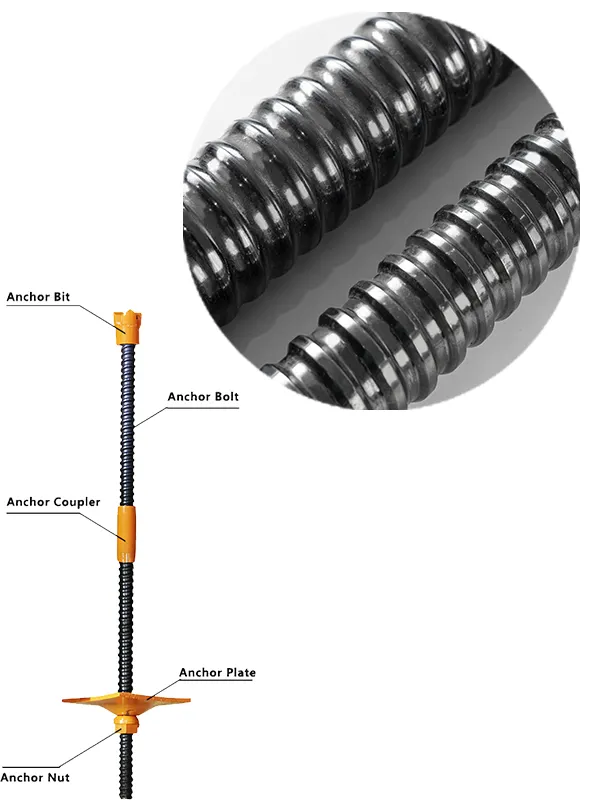

Компоненты системы самозабуривающихся анкерных болтов

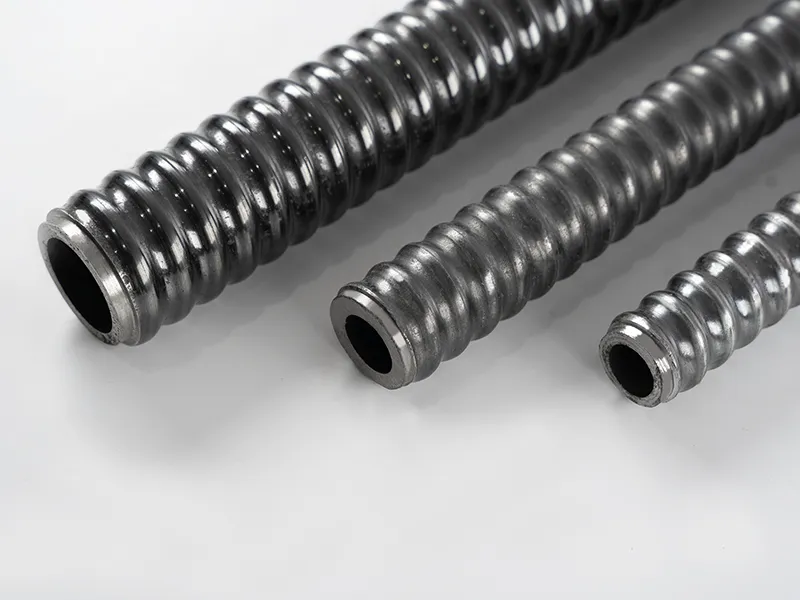

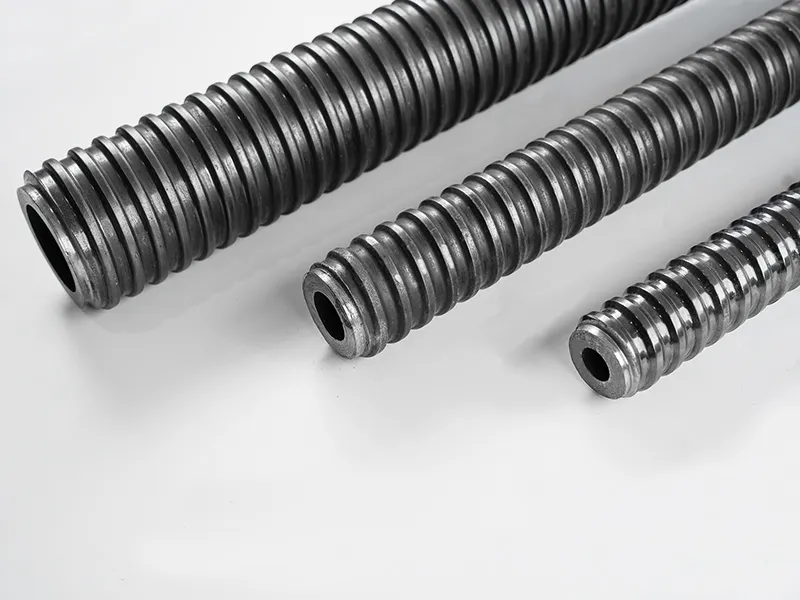

Самозабуривающийся анкерный болт (полая резьбовая штанга)
Полая анкерная штанга используется для укрепления фундаментов в сложных грунтовых условиях

Самозабуривающийся анкерный болт изготавливается из толстостенных бесшовных стальных труб, соответствующих стандартам API. Эти трубы подвергаются процессу теплой накатки для создания точной резьбы, доступной в вариантах с R-резьбой (круглой), соответствующей стандартам ISO, или T-резьбой (трапецеидальной), разработанными по собственным стандартам компании.

Процесс создания резьбы не только гарантирует ее точность, но и улучшает структуру стали, делая анкерную штангу прочнее. Для защиты анкерной штанги от воздействия окружающей среды и коррозии, поверхность может быть защищена методом горячего цинкования или покрыта эпоксидным слоем, обеспечивая долговечность и надежность конструкции.

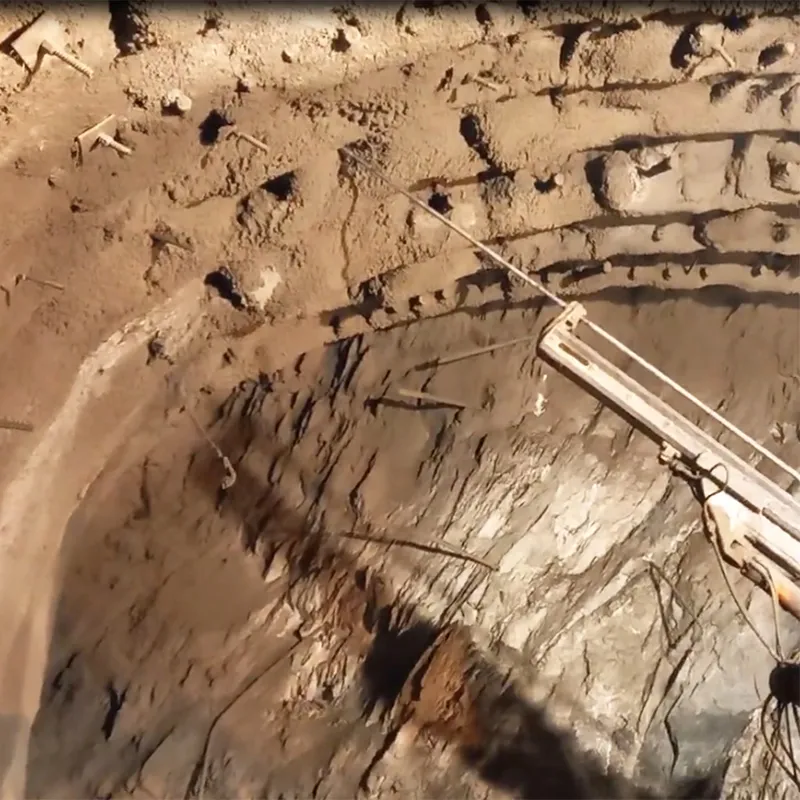

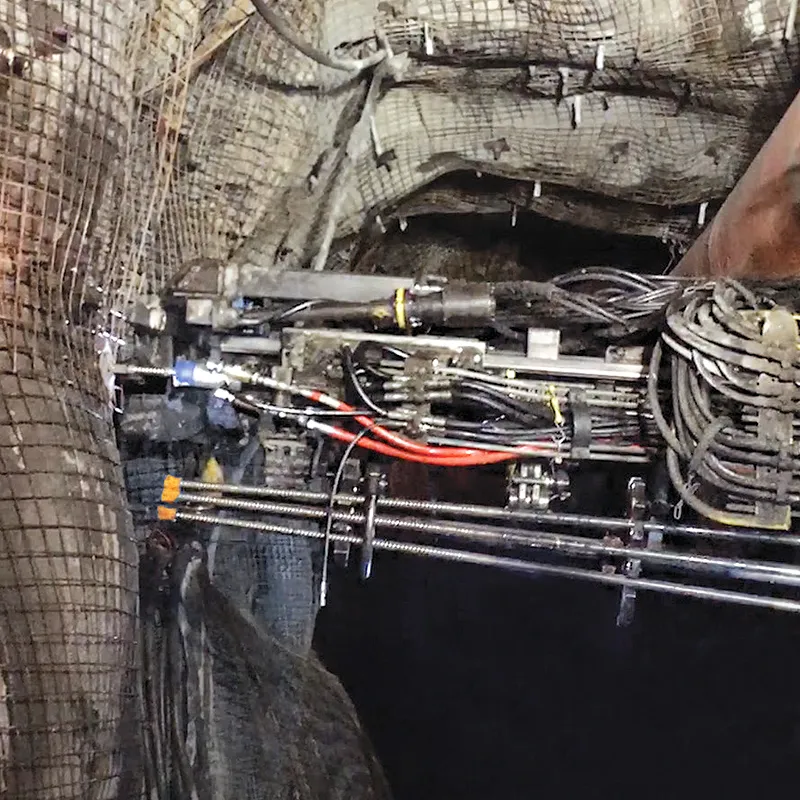

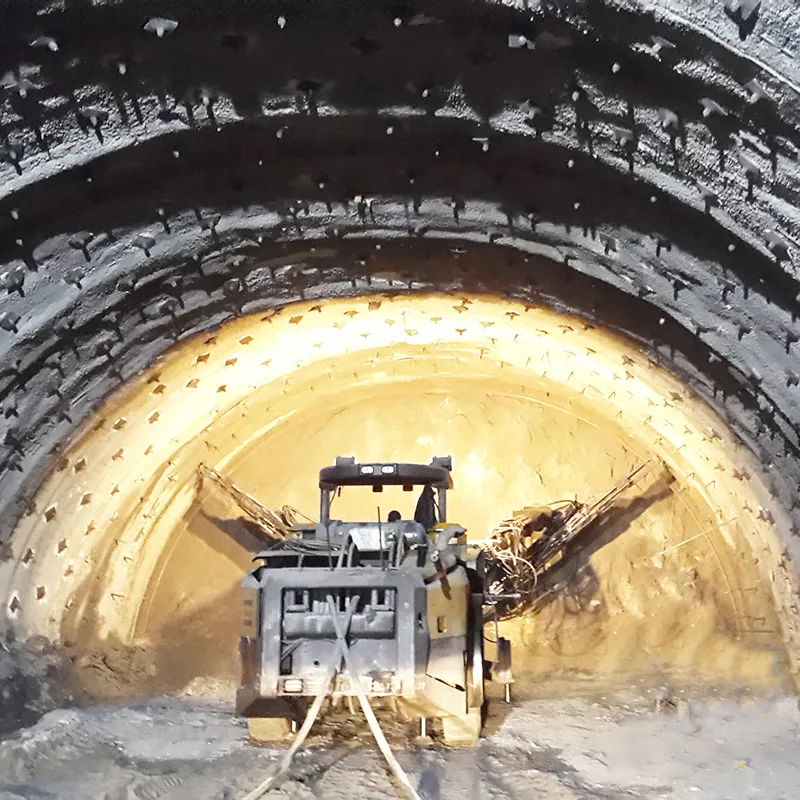

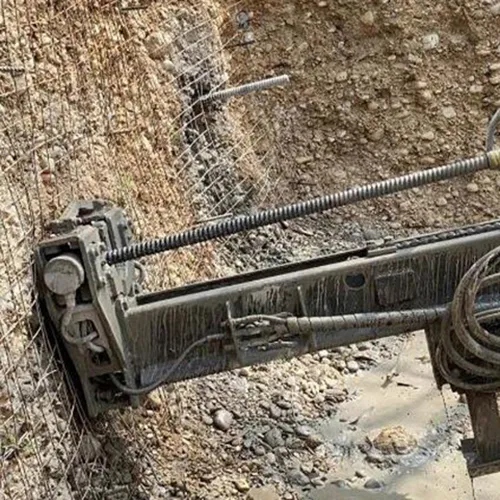

Система самозабуривающихся анкеров представляет собой инструмент, состоящий из полой резьбовой анкерной штанги в сочетании с совместимой буровой коронкой, что позволяет выполнять бурение, анкеровку и инъектирование раствора за один этап. Эта система в основном используется в таких инженерных приложениях, как стабилизация откосов, предварительное крепление тоннелей и усиление микросваями. Она широко применяется в различных отраслях, включая горнодобывающую промышленность, тоннелестроение, железные дороги и метрополитены, благодаря своей эффективности и универсальности.

Запросить цену
Сравнение анкерных штанг с T-резьбой (трапецеидальной) и R-резьбой (круглой)
Самозабуривающийся анкерный болт
  • Самозабуривающийся анкерный болт

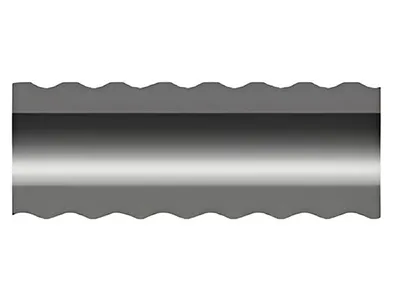

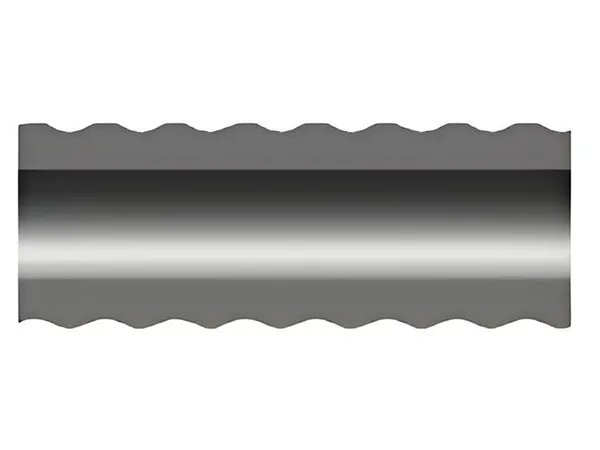

Анкерная штанга с R-резьбой
  • Тип резьбы: Полые штанги с круглой резьбой
  • Размеры резьбы: R25, R32, R38, R51, T76 в соответствии со стандартами ISO 10208 и ISO 1720
Самозабуривающийся анкерный болт
  • Самозабуривающийся анкерный болт
  • Самозабуривающийся анкерный болт

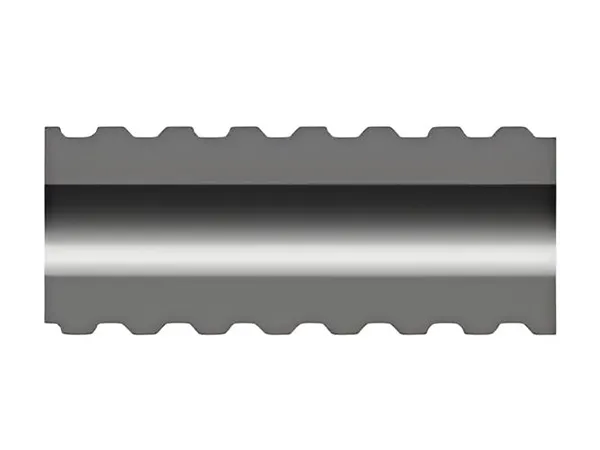

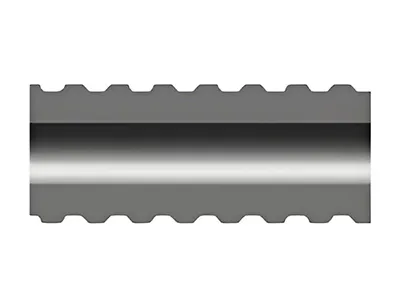

Анкерная штанга с Т-резьбой
  • Тип резьбы: Полые штанги с трапецеидальной резьбой
  • Размеры резьбы: Полный сортамент от T30 до T103, включая T30, T40, T52, T73, T103
Технические характеристики
Размер Наружный диаметр (мм) Внутренний диаметр (мм) Площадь сечения (мм²) Предельная нагрузка (кН) Нагрузка текучести (кН) Равн. удл. (%) Вес (кг/метр)
R25 R25N-14 25.0 14.0 290 200 150 >10% 2.30
R32 R32L-22 32.0 22.0 350 210 160 >10% 2.80
R32N-21 32.0 21.0 370 280 230 >6% 2.90
R32N-18.5 32.0 18.5 430 280 230 >10% 3.40
R32S-17.5 32.0 17.5 440 360 280 >6% 3.50
R32S-15 32.0 15.0 520 360 280 >10% 4.10
R32SS-14 32.0 14.0 520 405 350 >10% 4.10
R38 R38N-21 38.0 21.0 620 500 400 >6% 4.90
R38N-19 38.0 19.0 700 500 400 >10% 5.50
R38S-18 38.0 18.0 700 560 460 >10% 5.50
R51 R51L-38 51.0 38.0 760 550 450 >6% 6.00
R51L-36 51.0 36.0 970 550 450 >10% 7.60
R51N-36 51.0 36.0 970 800 630 >6% 7.60
R51N-33 51.0 33.0 1070 800 630 >10% 8.40
R51S-30 51.0 30.0 1160 930 730 >10% 9.10
T76 T76N-49 76.0 49.0 2100 1600 1200 >6% 16.5
T76S-45 76.0 45.0 2420 1900 1500 >6% 19.0
T30 T30-11 30.0 11.0 420 320 260 >10% 3.30
T30-14 30.0 14.0 370 275 220 >10% 2.90
T30-16 30.0 16.0 340 245 190 >10% 2.70
T40 T40-16 40.0 16.0 900 660 525 >10% 7.10
T40-20 40.0 20.0 710 540 425 >10% 5.60
T52 T52-26 52.0 26.0 1270 930 730 >10% 10.0
T73 T73-56 73.0 56.0 1380 1035 830 >6% 10.8
T73-53 73.0 53.0 1780 1160 970 >6% 14.0
T73-45 73.0 45.0 2230 1600 1270 >6% 17.5
T73-35 73.0 35.0 2700 1865 1430 >6% 21.2
T103 T103-78 103.0 78.0 3180 2270 1800 >6% 25.0
T103-51 103.0 51.0 5600 3660 2670 >6% 44.0
Направление резьбы Левая/Правая
Стандарты резьбы ISO 10208/ISO1720/другие международные стандарты
Самозабуривающийся анкерный болт

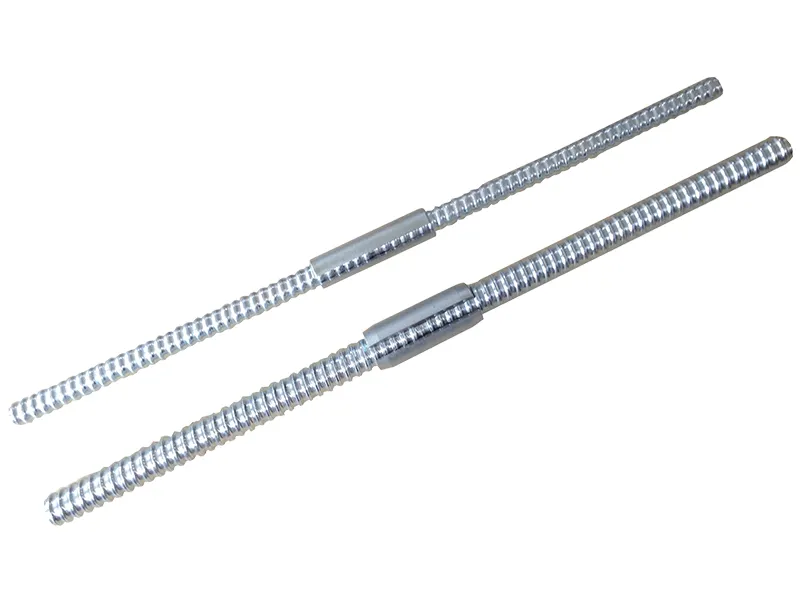

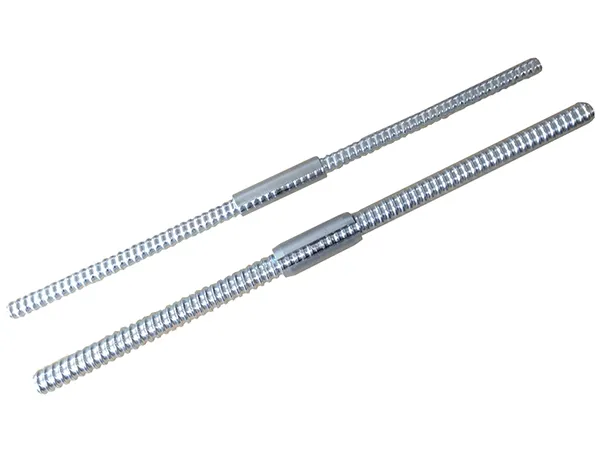

Горячеоцинкованный самозабуривающийся анкерный болт

Для снижения коррозии и увеличения срока службы анкерных систем Sinodrills предлагает опцию горячего цинкования. Этот процесс обеспечивает повышенную долговечность и защиту от воздействия окружающей среды. Полностью оцинкованная горячим способом система обычно включает следующие компоненты:

  • Полый анкерный стержень
  • Муфта
  • Гайка
  • Пластина

Вся продукция с горячим цинкованием изготавливается в строгом соответствии со следующими стандартами, гарантируя стабильное качество и производительность:

  • Толщина цинкового покрытия при горячем цинковании (мкм): ≥70
  • Стандарт горячего цинкования: ISO 1461
Самозабуривающийся анкерный болт

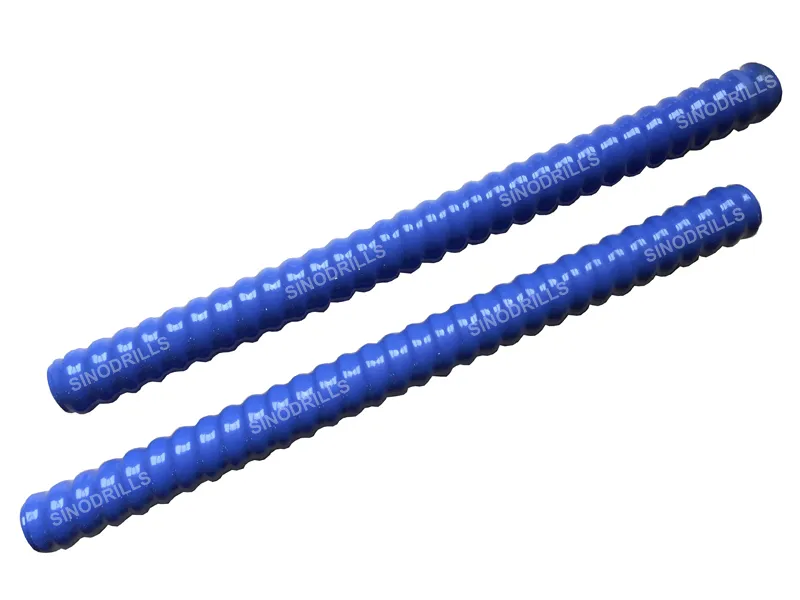

Самозабуривающийся анкерный болт с дуплексным покрытием

Для долговечных проектов, особенно подземных конструкций, необходима система с дуплексным покрытием. Эта инновационная технология сочетает два слоя антикоррозионной защиты: горячее цинкование и эпоксидное покрытие. Такой комбинированный барьер обеспечивает максимальную устойчивость к агрессивным средам, включая влагу, химические вещества и механические воздействия.

Дуплексное покрытие соответствует строгим требованиям ответственных инженерных проектов и сертифицировано по следующим стандартам:

  • Толщина цинкового покрытия (горячее цинкование): ≥70 мкм
  • Толщина эпоксидного покрытия: ≥60 мкм
  • Стандарт горячего цинкования: ISO 1461
  • Стойкость к изгибу (эпоксидное покрытие): ISO 1519
  • Ударная прочность (эпоксидное покрытие): ASTMD 2794
  • Адгезия эпоксидного покрытия: ISO 2409
Различия между самозабуривающимися и обычными анкерными болтами
  • 01
      Процесс строительства

      Самозабуривающаяся анкерная штанга объединяет бурение, цементацию и анкеровку в единый процесс. Цементация происходит одновременно с бурением, что упрощает монтаж. Обычные анкерные штанги требуют нескольких этапов: сначала бурение, затем установка штанги и только потом цементация. Это делает процесс более трудоемким и медленным.

  • 02
      Применимость в грунтах

      Самозабуривающиеся штанги эффективны в сложных условиях: трещиноватые породы, слабые грунты, плывуны. Они обеспечивают стабильность даже в неблагоприятных условиях. Обычные штанги в таких случаях часто сталкиваются с обрушением скважин или проблемами с формированием отверстий, что снижает их надежность.

  • 03
      Качество цементации скважины

      У самозабуривающихся болтов цементация происходит прямо во время бурения, что гарантирует качественное заполнение пустот и укрепление стенок. У обычных штанг процесс цементации происходит только после бурения, что потенциально может привести к неравномерному заполнению скважины и снижению прочности.

  • 04
      Эффективность строительства

      Самозабуривающиеся анкерные штанги монтируются за один технологический цикл, что существенно ускоряет процесс и повышает производительность. В то время как традиционные анкерные системы требуют выполнения операций поэтапно, что снижает скорость работ и увеличивает сроки выполнения.

  • 05
      Эффективность анкеровки

      Самозабуривающиеся анкерные штанги обеспечивают своевременное и равномерное нагнетание раствора, создавая более прочное сцепление с окружающим грунтом и породой, что гарантирует превосходные анкерующие свойства. В то же время, обычные анкерные штанги могут демонстрировать нестабильную эффективность анкеровки из-за таких факторов как качество скважины и методы цементации, что делает их работу менее предсказуемой.

  • 06
      Конструкция анкерного болта

      Самозабуривающиеся анкерные штанги имеют полую конструкцию, что обеспечивает более эффективное и точное нагнетание раствора. Обычные анкерные штанги, будучи сплошными, лишены этого преимущества. Например, в туннельных проектах со сложными геологическими условиями обычные штанги могут вызывать трудности при бурении и цементации, замедляя прогресс и снижая качество анкеровки. В отличие от них, самозабуривающиеся штанги обеспечивают быстрое формирование скважин и превосходные анкерные характеристики, гарантируя успешное выполнение проекта даже в сложных условиях.

  • Самозабуривающийся анкерный болт
  • Самозабуривающийся анкерный болт
  • Самозабуривающийся анкерный болт
  • Самозабуривающийся анкерный болт
Остались вопросы по буровому оборудованию? Свяжитесь с нами прямо сейчас – мы готовы помочь!
marketing@sinodrills.com
+86-139 8543 4402
Свяжитесь с нами!
Самозабуривающаяся анкерная система
Самозабуривающаяся анкерная система

Самозабуривающаяся анкерная система представляет собой передовое решение на рынке анкерных креплений. Она обеспечивает стабильность в грунтах и скальных массивах и является ключевой системой в проектах по укреплению пород, гарантируя безопасность и требуемую жёсткость конструкции.

Наша система включает в себя разные компоненты. На буровом конце установлена коронка, которая создаёт скважину с одновременной подачей раствора. Анкерная штанга служит основной несущей конструкцией. Соединительная муфта удлиняет штангу при необходимости, а опорная пластина распределяет нагрузку. Надежная фиксация конструкции обеспечивается анкерной гайкой.

    1. Буровая коронка
      Буровая коронка
    1. Анкерная муфта
      Анкерная муфта
    1. Буровой переходник
      Буровой переходник
    1. Анкерный центратор
      Анкерный центратор
