Самозабуривающаяся анкерная система представляет собой передовое решение на рынке анкерных креплений. Она обеспечивает стабильность в грунтах и скальных массивах и является ключевой системой в проектах по укреплению пород, гарантируя безопасность и требуемую жёсткость конструкции.

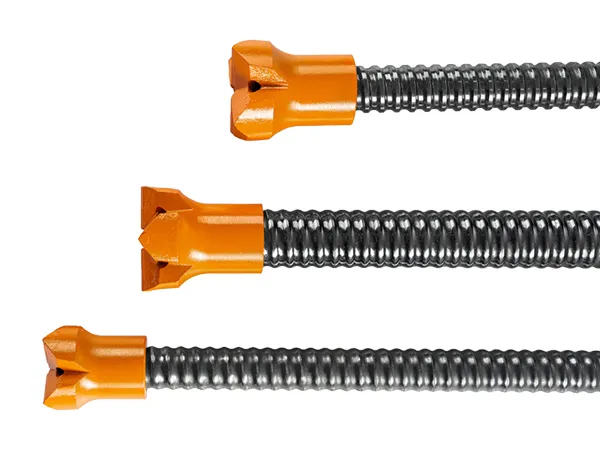

Наша система включает в себя разные компоненты. На буровом конце установлена коронка, которая создаёт скважину с одновременной подачей раствора. Анкерная штанга служит основной несущей конструкцией. Соединительная муфта удлиняет штангу при необходимости, а опорная пластина распределяет нагрузку. Надежная фиксация конструкции обеспечивается анкерной гайкой.
Данное решение идеально подходит для анкерного крепления, тоннелестроения, микросвайных фундаментов и других проектов, требующих надёжного укрепления скальных пород.

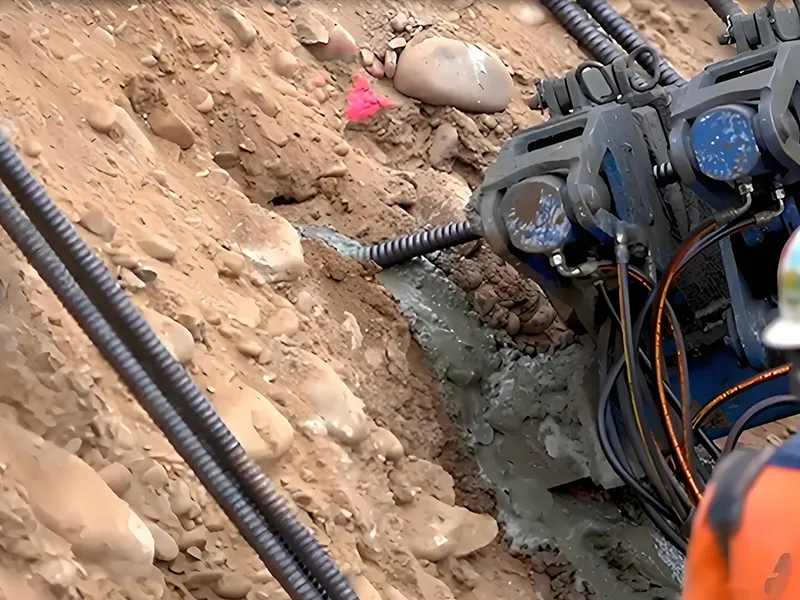

Наша самозабуривающаяся анкерная система обладает особенностями, обеспечивающими эффективность и надежность. Конструкция позволяет выполнять все три этапа монтажа - бурение, цементацию и анкеровку - за одну операцию, что делает установку быстрой и простой. Кроме того, система характеризуется пониженным уровнем шума при бурении. Система устраняет необходимость отдельной установки и извлечения анкерных штанг, так как буровая коронка остается в грунте, выполняя функцию центрирующего элемента.

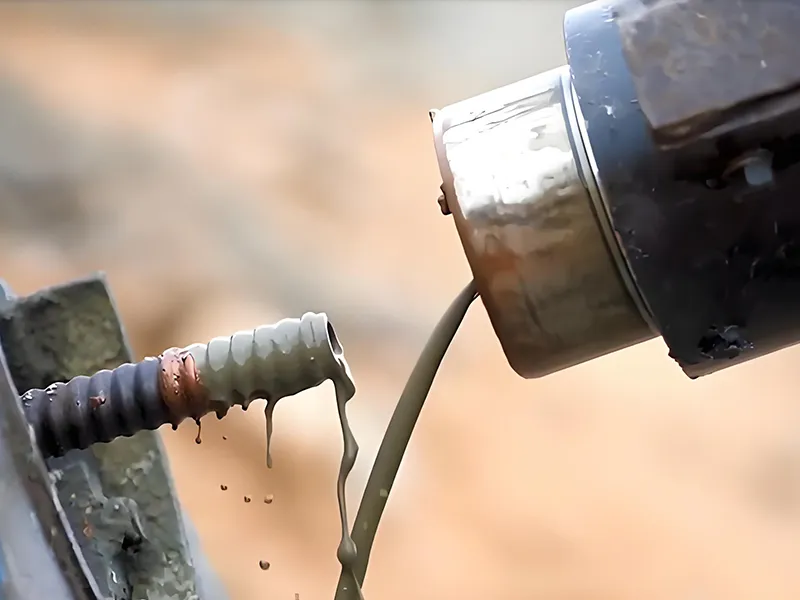

Мы предлагаем ассортимент буровых коронок для различных типов грунтов. Полые анкерные штанги позволяют прокачивать воздух или воду в процессе бурения, заполняя все пустоты раствором, а также обеспечивают высоконапорную цементацию кольцевого пространства. Также для продажи доступны различные высококачественные цементационные материалы и смесители, и соединительные муфты регулируемой длины для разных проектных требований.
Наша буровая система совместима с компактными буровыми станками и также подходит для работы в ограниченном пространстве. Она имеет улучшенную антикоррозионную защиту и изготавливается в соответствии со строгими стандартами качества.

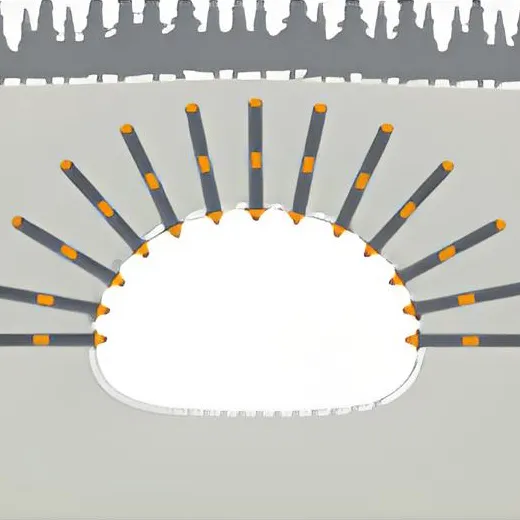

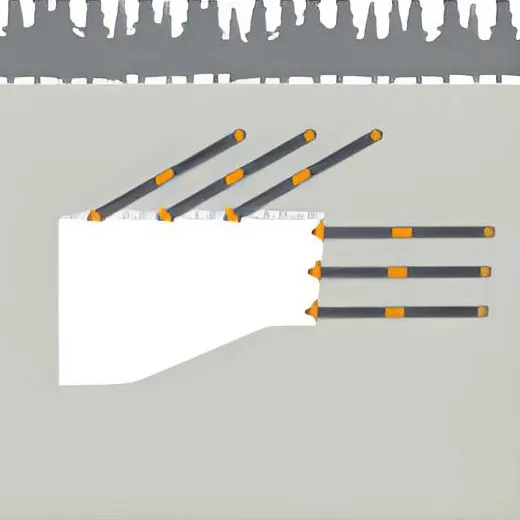

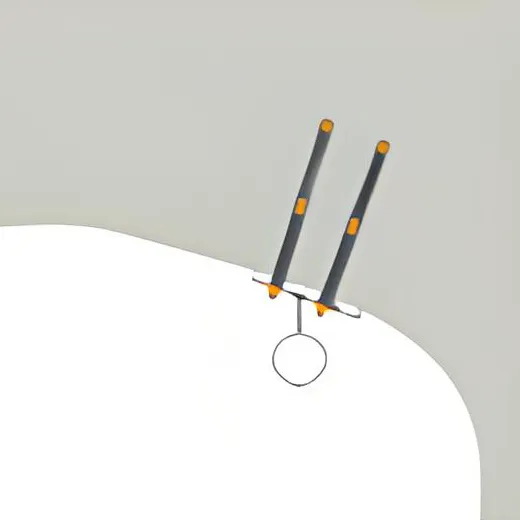

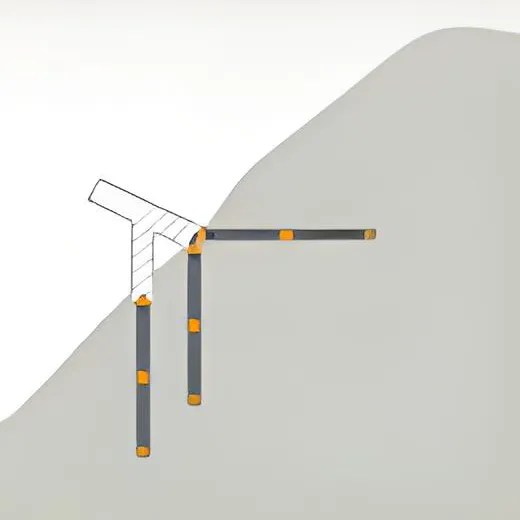

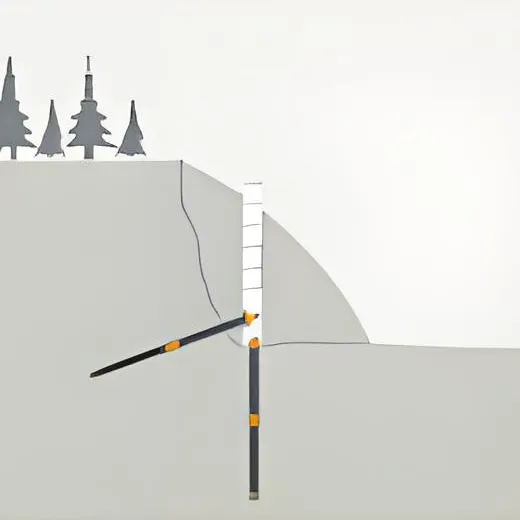

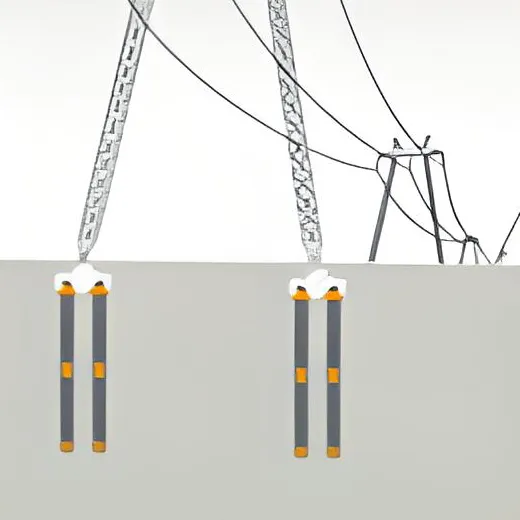

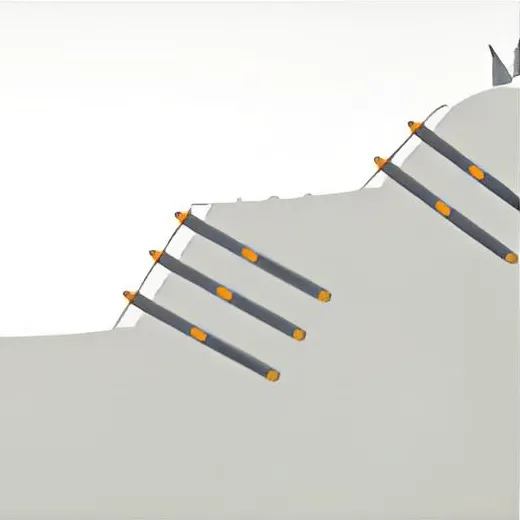

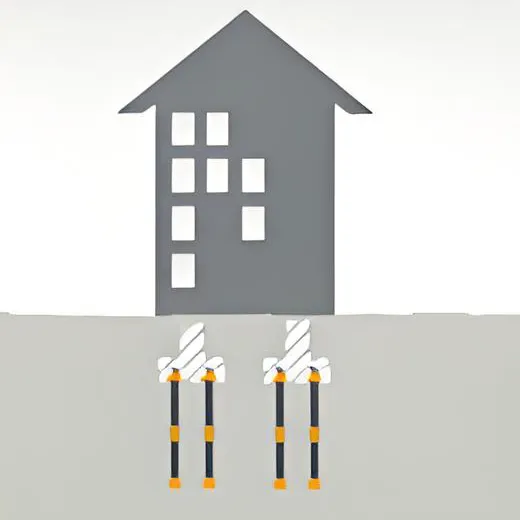

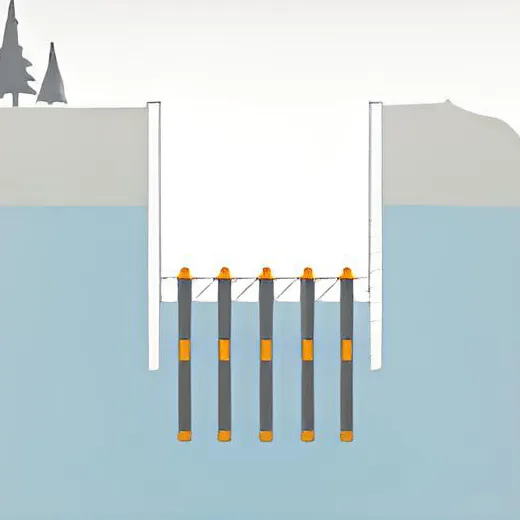

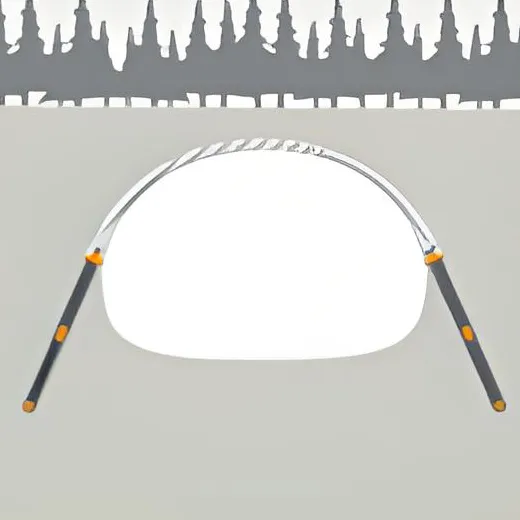

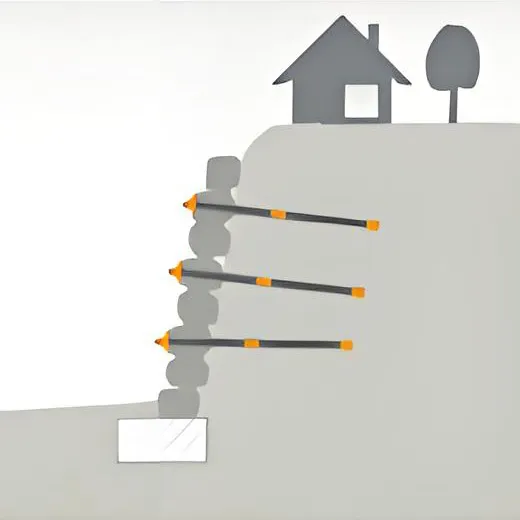

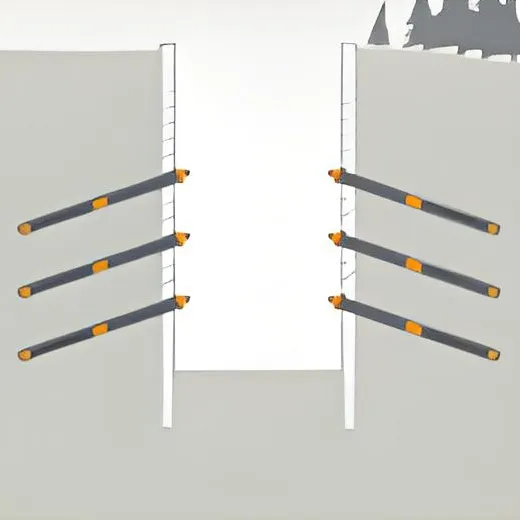

Самозабуривающаяся анкерная система является универсальным решением с широкой областью применения в различных отраслях. Система используется для:

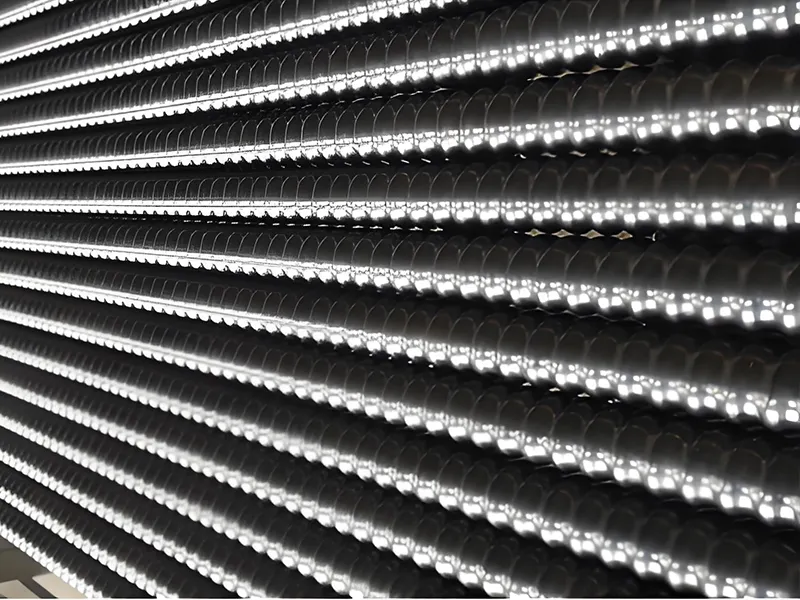

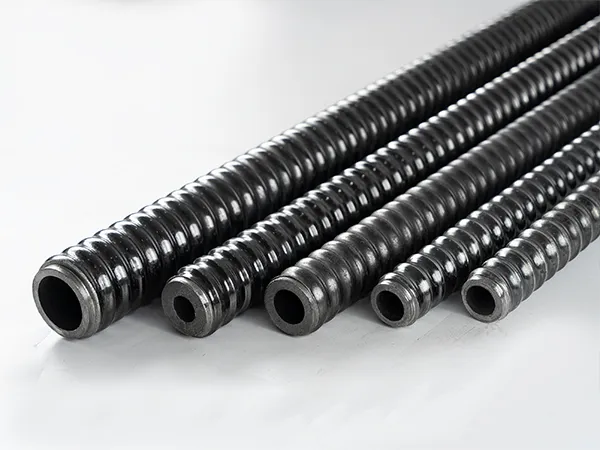

Анкерный болт является основным элементом системы. Он передает нагрузки от окружающих пород или грунта на несущие элементы анкерной системы.

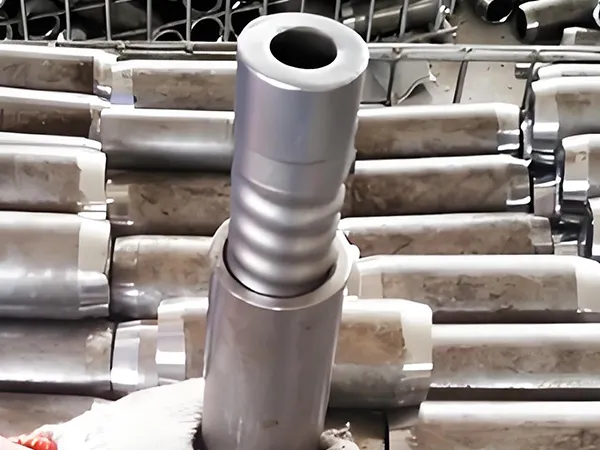

Соединительная муфта позволяет стыковать две анкерные штанги, обеспечивая возможность увеличения длины системы при необходимости.

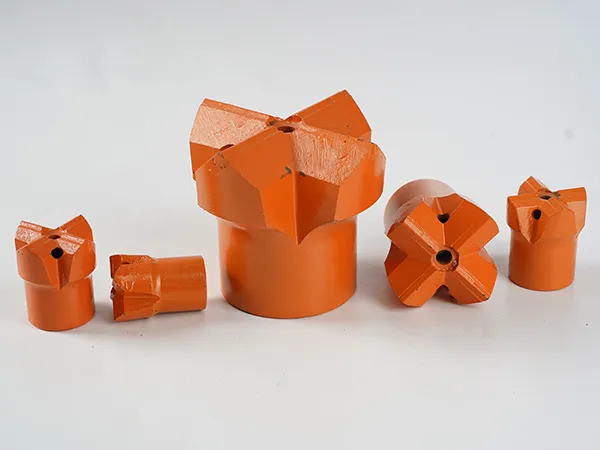

Буровое сверло предназначено для создания скважин в горных породах или грунте. После установки она остается в скважине, обеспечивая беспрепятственную анкеровку через пробуренное отверстие.

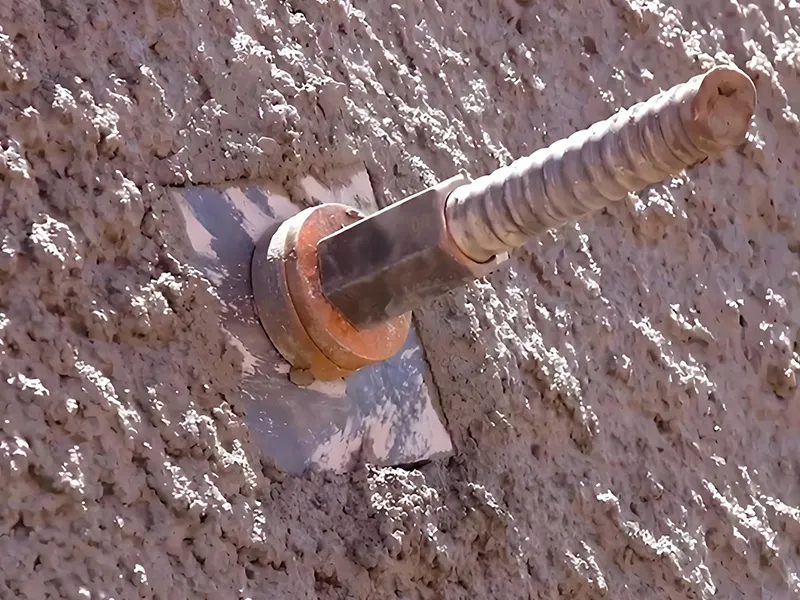

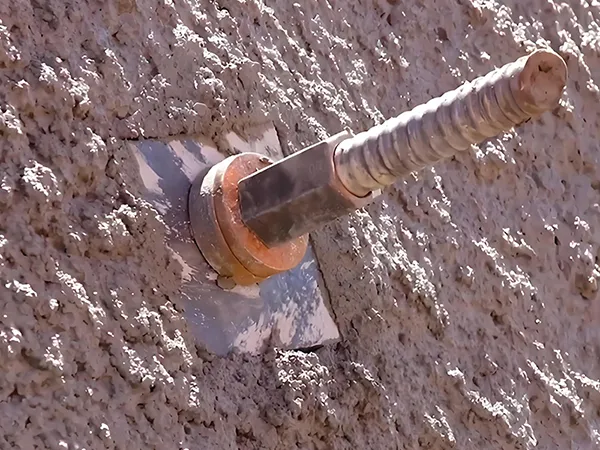

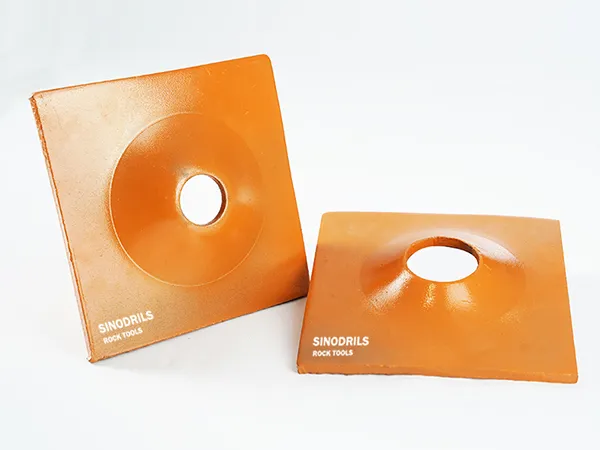

Устанавливаемая на конце анкерной штанги, анкерная пластина равномерно распределяет нагрузку на окружающий массив породы или грунта, обеспечивая дополнительную стабильность конструкции.

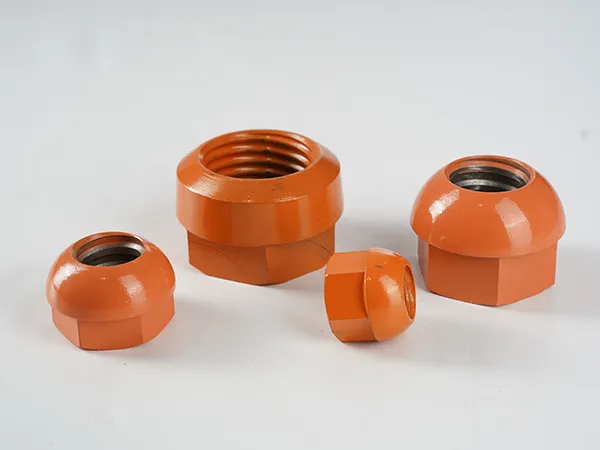

Гайка фиксирует анкерную пластину на штанге, надежно закрепляя всю систему для эффективной передачи нагрузок.

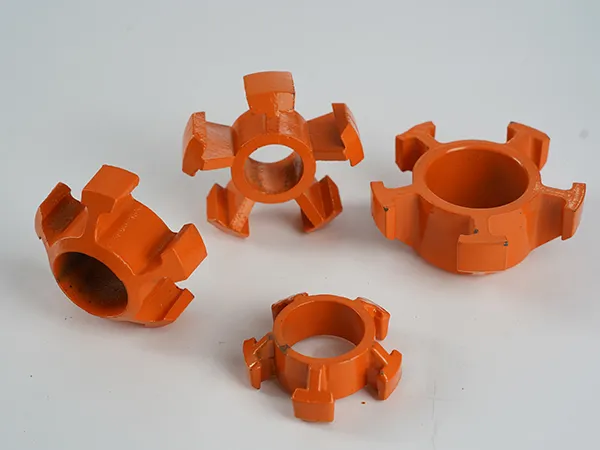

Центратор обеспечивает точное позиционирование анкерной штанги по центру пробуренной скважины. Он также способствует полному заполнению раствором пространства вокруг штанги, повышая стабильность и эффективность анкерного крепления.
| Sinodrills | Другие производители | ||
| Допустимые отклонения | Допустимые отклонения | ||
| Полые штанги SDA | Комплектующие | Полые штанги SDA | Комплектующие |
| +0/-0.2 мм | +0.25/-0 мм | +0.5/-0.5 мм | +0.4/-0 мм |

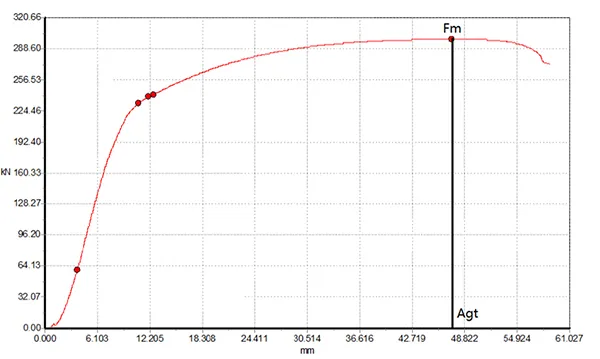

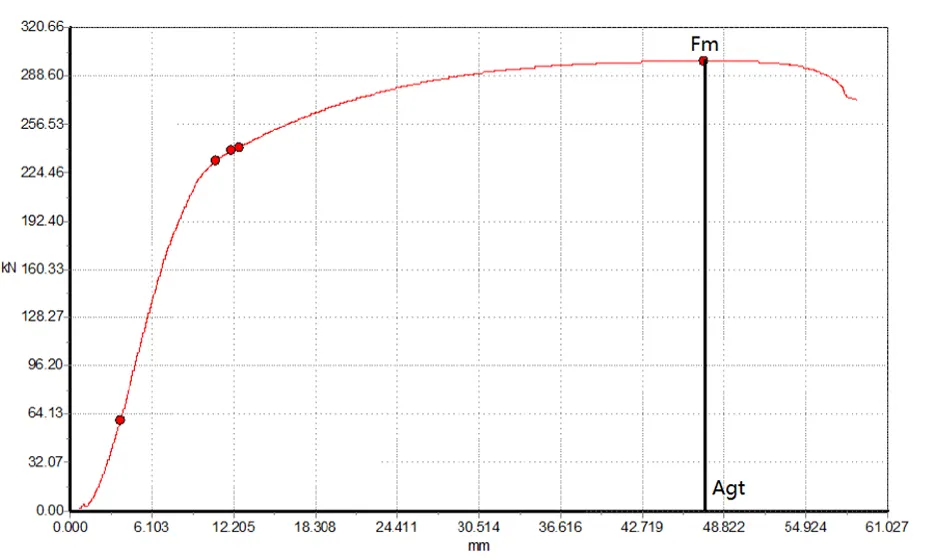

Вязкость – это способность материала поглощать энергию до разрушения. Материалы, которые незначительно изменяют форму при разрушении, называются хрупкими. Значение Agt (относительное удлинение после разрыва) является ключевым показателем вязкости и представляет собой процент относительного удлинения в точке разрыва.
Все анкерные штанги SDA от Sinodrills изготавливаются с минимальным значением отн. удл. (Agt) ≥ 5%, что гарантирует их безопасность и надежность и соответствует строгим стандартам качества и производительности. Такое сочетание прочности и вязкости обеспечивает долговечность и устойчивость системы даже в сложных условиях эксплуатации.
| Анкерные полые штанги Sinodrills | Анкерные полые штанги других производителей | ||
| Легкий тип | Стандартный тип | Легкий тип | Стандартный тип |
| Отн. удл. (Agt)＞6% | Отн. удл. (Agt)＞12% | Отн. удл. (Agt)＞5% | Отн. удл. (Agt)＞5% |
| 100% | 100% | ＜10% | ＜80% |
Сертифицированная нагрузочная способность системы является единым стандартом для всех частей самозабуривающейся анкерной системы. Sinodrills гарантирует, что наши изделия соответствуют этому стандарту на 100%.

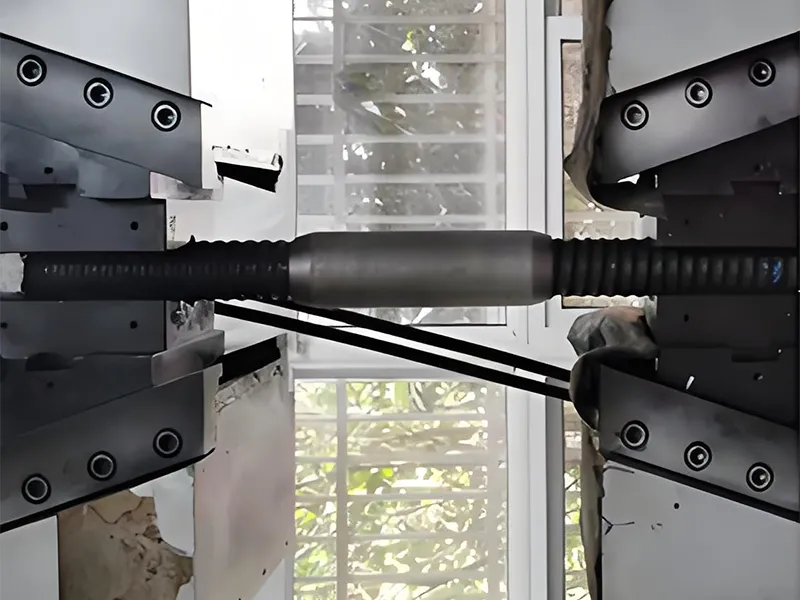

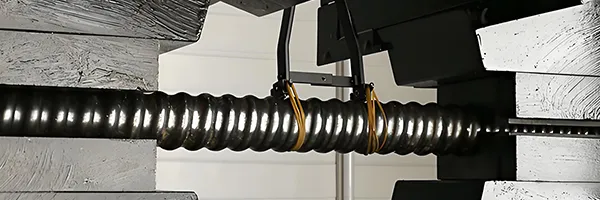

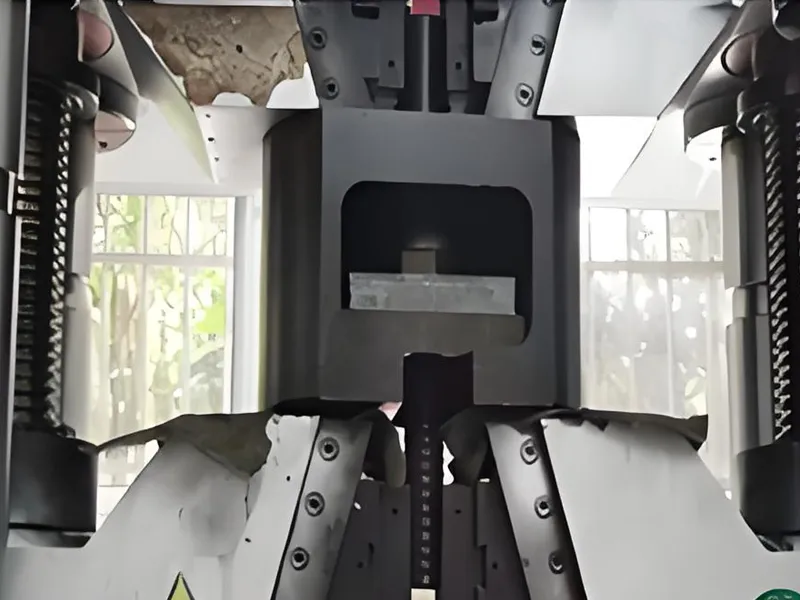

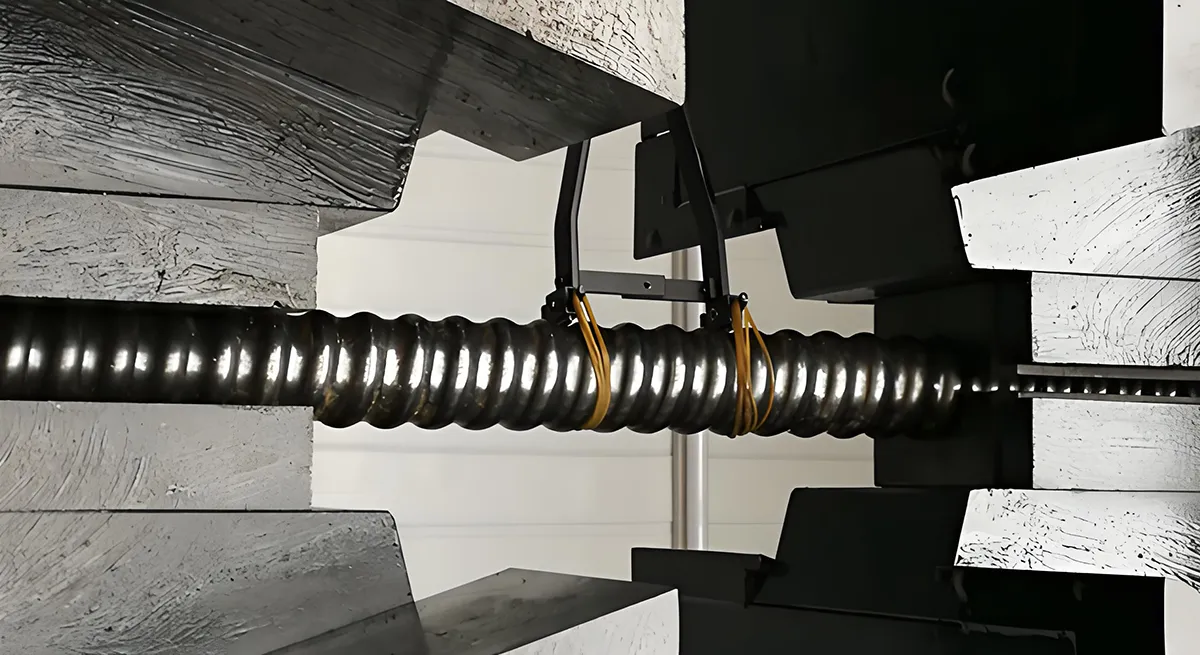

Испытание системы на растяжение - это метод проверки прочности всей сборки путем приложения нагрузок. Тестирование включает анкерную штангу, соединительную муфту, анкерную гайку и опорную пластину. Этот процесс испытаний гарантирует, что собранная система будет надежно работать под нагрузкой, обеспечивая безопасность и долговечность.
| Испытание на растяжение | Snodrills | Другие производители |
| Полая штанга | 100% соответствие требованиям | ＜80% соответствие требованиям |
| Полая штанга + муфта | 100% соответствие требованиям | ＜70% соответствие требованиям |
| Полая штанга + муфта + анкерная гайка + анкерная пластина | 100% соответствие требованиям | ＜60% соответствие требованиям |
В любых конструкционных системах критически важна стабильность качества. В Sinodrills мы с гордостью гарантируем высочайшее качество продукции. Это достигается за счет тщательного отбора сырья и использования полностью автоматизированных производственных линий. Данный подход обеспечивает соответствие каждого компонента нашей самозабуривающейся анкерной системы самым строгим стандартам надежности и производительности.
| Технические характеристики | Анкерные полые штанги Sinodrills | Анкерные полые штанги других производителей | |
| Процент успешного прохождения тестов | Предельная нагрузка | 100% | ＜80% |
| Нагрузка текучести | 100% | ＜80% | |
| Отн.удл. (5% or 12%) | 100% | ＜50% | |
| Предельные колебания нагрузки | ＜15 кН | ＞50 кН | |
